Päikesejaama komponendid
PV-paneelid
Päikesepaneelid koosnevad järjestikku ühendatud elementidest, mis on plastikust plaadile paigutatud ning kaetud spetsiaalse karastatud klaasiga. Need kihid on omavahel kokku lamineeritud ning alumiiniumist raami kinnitatud. Paneelide elementides kasutatakse räni, enamlevinud on polükristalne ja monokristalne paneel. Mõningad põhilised tehnilised parameetrid, mida tuleks paneelide puhul jälgida:
-võimsus, avatud ahela pinge, maksimaalse võimsuse pinge, lühisvool ja temperatuurikoefitsendid;
-klaasi paksus või lubatud koormus;
-paneeli võimsuse tolerants;
-garantiitingimused.
Hinnaskaala varieerub ja sõltub kindlasti algkomponentidest, valmistamisel kasutatavast koostetehnoloogiast ning ka tootja mainekusest.
Pakutavas tootevalikus on nii kõrgkvaliteetsed Saksa tootja
SolarWorld AG päikesepaneelid kui ka soodsama hinnaklassi paneelid.
On-grid võrguinverterid on avaliku elektrivõrgu parameetritega kohalduvad seadmed mis muundavad paneelidest toodetava alalispinge võrgu jaoks sobivaks pingeks. Need inverterid toodavad elektrit ainult siis, kui nad on üldisesse elektrivõrku ühendatud ja võrgus on pinge olemas.
Inverterid on nii ühe-, kui ka kolmefaasilised, väiksemad on ühe-, 4-st kW aga kolmefaasilised.
Võrguinvertereid võib jagada kahte klassi:
-tava- ehk stringinverterid;
-mikroinverterid.
Stringinverteri sisendisse ühendatakse päikesepaneelid jadamisi ja suuremas süsteemis võib pinge inverteri sisendis küündida kuni tuhande voldini. Paljudel inverteritel on standardvarustuses olemas võrguühendus tootmisandmete nägemiseks üle interneti või ka nutitelefoni. Stringinverterite üks nõrkusi on see, et kui mingil põhjusel ühe jadasoleva paneeli tootlikkus järsult langeb, siis langeb kogu selle sisendi tootlikkus märgatavalt.
Mikroinverter
monteeritakse PV-paneelide taha ja need muundavad iga paneeli alalispinge kohe vahelduvaks. Mikroinverteriga saab võrku ühendada ka ühe paneeli. Iga paneeli MPPT kontroller tagab kogu paigaldise hea kasuteguri. Sellist süsteemi on lihtne laiendada. Mikroinvertereid kasutatakse põhiliselt sellistes olukordades, kus paneelidele võivad tekkida varjud.
Sellelt lingilt leiate selgituse, kuidas mikroinverter toimib.
Eraldiseisva klassi moodustavad optimeerijatega võrguinverterid.
Selle klassi turuliider maailmas on Solaredge Technologies Inc. Kui tavalises inverteris on igal sisendil eraldi MPPT kontroller, siis sellises süsteemis on igal paneelil oma kontroller, mis tagab kogu süsteemi parima tootluse. Selliste inverterite turuosa maailmas on jätkuvalt kasvav.
Põhilised plussid võrreldes tavalise inverteriga:
-iga paneeli põhine MPPT kontroller (otsib valguskiirgusest, paneeli parameetritest ning temperatuurist tulenevalt maksimaalse võimsuse punkti);
-alati kindel ja optimaalne pinge inverteri sisendis, mis tagab parima efektiivsuse;
-minimeerib varjudest tuleneva võimsusekao;
-minimeerib paneelide parameetrite erinevusest tuleneva võimsusekao;
-minimeerib paneelide vananemisest tuleneva võimsuskao;
-minimeerib paneelide temperatuurierinevustest tuleneva võimsuskao;
-võib kasutada ühes sisendis erinevaid paneel;
-saab kasutada katuse erinevaid suundi;
-saab kasutada paneelide erinevaid kaldeid;
-saab näha kõikide paneelide tootmisparameetreid eraldi;
-ohutu pinge DC poolel alati siis, kui inverter on võrgust välja lülitatud;
-monitooring arvutist või nutitelefonist tasuta netipõhise portaali kaudu;
-Tesla Powerwall akupanga lisamise võimalus.
Pakutavas tootevalikus on võrguinverterid järgnevatelt tootjatelt:
SMA Solar Technology AG
KOSTAL Solar Electric GmbH
ReneSola
Solaredge Technologies Inc
Paneelide paigaldustarvikud Vastavalt süsteemi paigalduskohale tuleb valida alati õiged ja piisavalt dimensioneeritud paigaldustarvikud.
Kui paigalduskohaks on viilkatus, hoone fassaad või avamaa, siis kinnitatakse paneel tavaliselt klambritega neljast punktist alumiiniumist spetsiaalsele paigaldussiinile. Siine on erineva kujuga ja nende põhiliseks näitajaks on jäikus, mis määrab omakorda ära toetuskohtade maksimaalse vahekauguse. Lamekatusele on erinevaid spetiaalseid paigaldusaluseid nii plastikust kui ka metallist.
Mida kindlamini on paneelid kinnitatud, seda väiksemaid vigastusi võib ette tulla hilisemas ekspluatatioonis mitmekümnete aastate vältel.

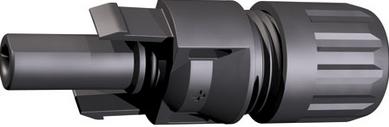

Ühendusjuhtmed ja pistikud
Paneelide ühendamisel inverteriga tuleb kasutada spetsiaalset selleks otstarbeks toodetud pistikuid ja juhtmeid. Mõned märksõnad, mis on juhtmete valikul tähtsad:
-nominaalne alalispinge vähemalt 1000V;
-peenekiuline tinatatud vaskjuht;
-kindel ristseotud põhiisolatsioon;
-hea ilmastiku ja UV-kindlusega välisisolatsioon.
