Off-grid seadmed
Lihtsamad akudega päikesejaamad koosnevad päikesepaneelist, laadimiskontrollerist ja akust. Keerulisemates off-grid süsteemides on lisaks veel inverterid, mis muundavad alalispinge vahelduvaks ning ka automaatselt käivituvad generaatorid, mis tagavad toite ka sellel ajal, kui päikesekiirgust napib.
Akudega päikesejaama planeerides on vaja kõigepealt endale selgeks teha kui palju, kui kaua ja missuguseid seadmeid me elektrienergiaga toita soovime. Olulised küsimused on:
-mitu päeva soovitakse autonoomsust akudelt;
-kui tihedalt süsteemi kasutatakse (igapäevaselt, nädalavahetustel...);
-akupanga tühjakslaadimise piirmäär;
-akupanga hoiukoha keskmine temperatuur;
-akupanga nimipinge;
-seadmete maksimaalne nimivõimsus.
Kui nendele küsimustele on vastused olemas, siis saab valida süsteemi ülesehituseks sobivad laadimiskontrollerid, akud ja päikesepaneelid.
Laadimiskontrollerid jagunevad kahte rühma:
-PWM (Pulse Width Modulation) pulsilaiuse moduleerimisega;
-MPPT (Maximum Power Point Tracking) maksimaalse võimsuspunkti leidmisega.
PWM kontroller alustab aku laadimist siis, kui paneelidelt tulev pinge on saavutanud akude laadimiseks vajaliku väärtuse. Seevastu MPPT kontroller leiab hetke päikesekiirgusele vastava maksimaalse võimsuse punkti ja DC-DC muundur muundab saadud maksimaalse energia aku laadimispingele sobivaks alalisvooluks. Tänu sellele on MPPT kontroller kuni 30% efektiivsem ja seda eriti talvekuudel.
Pakkumises olevad Off-Grid seadmed:
Hindadele lisandub käibemaks.
Paneelid 12V akusüsteemidele:
150W Poly paneel 170.-
Painuv paneel, sobib hästi autosuvilate, haagussuvilate, jahtide katustele
150W Poly painduv paneel 195.-
Kvaliteetsed Victron Energy B.V. seadmed:
PWM laadimiskontrollerid:
BlueSolar 12/24-10 45.-BlueSolar 12/24-20 69.-
MPPT laadimiskontroller:
BlueSolar MPPT 12/24V-40A 289.-
Displei + 2m kaabel 49.-
AGM 12V süvatsükli akud:
AGM 12V 26Ah 69.-AGM 12V 70Ah 159.-
AGM 12V 110Ah 239.-
AGM 12V 150Ah 299.-
AGM 12V 200Ah 398.-
Phoenix puhta siinuse inverterid 12/230V:
12/230V 180W
125.-12/230V 350W 169.-
12/230V 800W 370.-
12/230V 1200W 541.-
MultiPlus puhta siinuse inverterid 12/230V:
C12/1600/70-16 1600W 1121.-C12/2000/80-30 2000W 1401.-
12/3000/120-16 3000W 1731.-
Steca PWM laadimiskontroller 45A:
Steca Tarom
45A 12/24V
235.- -kaks programmeeritavat releed
-sisemine reaalaja kell
-generaatori juhtimine
Beijing Epsolar Technology Co., Ltd. seadmed:
Programmeeritav PWM kontroller:
LS1024B
10A 12/24V
29.- LS2024B 20A 12/24V 43.-
Displei
MT50 + 2m kaabel
34.- PWM kontroller LCD displeiga:
VS1024N 10A 12/24V LCD displei 59.-VS2024N 20A 12/24V LCD displei 79.-
VS3024N 30A 12/24V LCD displei 139.-
VS4524BN 45A 12/24V LCD displei 199.-
MPPT kontroller:
Tracer-1215RN 10A 12/24V MPPT 79.-Tracer-2215RN 20A 12/24V MPPT 129.-
Tracer-4215BN 40A 12/24V MPPT 278.-
Temperatuuriandur 9.-
Kaabel arvutiga ühendamiseks 9.-
Displei
MT5 + 2m kaabel
34.- Päikese järgimise automaatika:
Automaatika 249.-
Juhib horisontaal- ja verikaalmootorit
Juhtpinge 8-50VDC
Väljundvool 6A pidev
7A -10sek
Omatarve 1,0mA 12V
1,3mA 24V
1,8mA 48V
Järgimistäpsus +-1kraadi 1000W/m2
seadistatav kuni 0,05kraadi 1000W/m2
Sisemine kaitse ülekoormuse ja lühise vastu
Tuulerelee sisend (viib horisontaalasendisse)
Kaitseklass IP66
Mõõdud 94x55x94mm
Kaal 0,44kg
Tuulerelee:
Tuulerelee 207.-
Juhtpinge 12VDC
Omatarve 30mA
Alarmi sätted 1-50m/s
Sisselülitusviide 0-60min
Väljalülitusiide 0-5tundi
Mõõteperiood 3sek
Relee kontakt 1A/24VDC
Täpsus +-4%

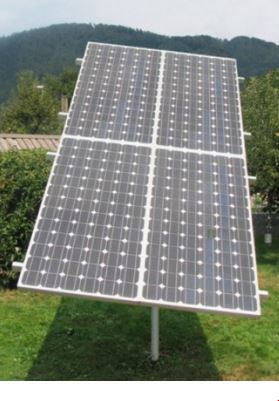

Tracker 4-le paneelile:
Päikest järgiv tracker
4-le paneelile 695.-
ilma vundamendita
Paneele võimalik monteerida 4 tk kokku 1kW
Juhtpinge 24VDC
Omatarve standby 20mA
Omatarve pööramisel 500mA
Järgimistäpsus <0.5˚
Eluiga 5000 pööret/10a
Maakruvi 3m mastiga 115.-
Tellimine:
E-mail: koppel.kalev@gmail.com
